屋外電気筐体侵入保護の評価基準
I. IEC 定格の定義
IEC 評価は、以下の侵入保護評価を指します。屋外電気エンクロージャe国際電気標準会議の基準に基づいています。
各評価の具体的な意味は次のとおりです。
|
評価 |
防塵・防水性 |
|
IEC 60529 IP 00 |
保護なし |
|
IP01 |
垂直に落ちる水滴から保護 |
|
IP02 |
垂直および斜めに落ちる水滴に対して保護されています。 |
|
IP03 |
60°角度ノズル（2.5mmノズル）からの飛沫水に対して保護されています。 |
|
IP04 |
あらゆる方向からの水の飛沫に対して保護されています。 |
|
IP05 |
あらゆる方向からの噴流水に対して保護されています (限定的な侵入は許可されています)。 |
|
IP06 |
あらゆる方向からの強力な噴流水に対して保護されています（有害な影響はありません）。 |
|
IP10 |
直径50mmを超える固形物から保護 |
|
IP12 |
直径2.5mmを超える固形物から保護 |
|
IP13 |
直径1.0mmを超える固形物から保護 |
|
IP54 |
粉塵や水しぶきから保護 |
|
IP55 |
粉塵や噴流水から保護 |
|
IP56 |
粉塵や強力な噴流水から保護 |
|
IP65 |
完全防塵であらゆる方向からの噴流水に対して保護されています。 |
|
IP66 |
完全防塵であらゆる方向からの強力な噴流水に対して保護されています。 |
|
IP67 |
完全防塵で、指定された圧力および時間まで水に浸漬可能 |

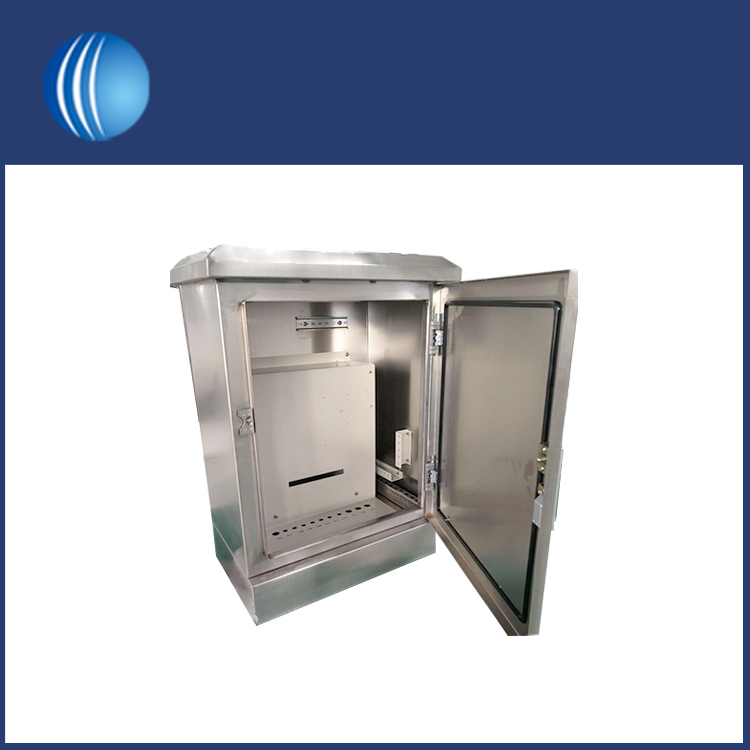

たとえば、屋外電気筐体IEC 60529 IP65 定格を備えたこの製品は、過酷な環境の電気機器に適しており、粉塵や軽い水しぶきから完全に保護されます。
適切な電気キャビネットの侵入保護定格を選択することは、電気機器の安全性と安定性を確保するために、さまざまなアプリケーション環境にとって非常に重要です。
II. NEMA 評価の説明
NEMA の評価は、環境に対する能力を表します。屋外電気筐体米国電気製造者協会が定めた基準に準拠しています。
各評価の具体的な意味は次のとおりです。
|
評価 |
説明 |
|
NO1 |
基本的な屋内保護を提供します |
|
NEMA3 |
降雨や強風から屋外を保護します。 |
|
いいえ 4 |
屋外保護と飛沫保護を提供します |
|
NEMA6 |
深海でも保護を提供します |
|
NEMA7 |
有害ガスの配備に適しています |
|
NO12 |
一般的な産業保護を提供します |
たとえば、NEMA 4X ケーブル グランド ボックスは、食品加工や下水処理などの外部要因によって引き起こされる過酷な環境または腐食性の環境に適しています。
Ⅲ．最も一般的な IP 評価
IP 等級は、国際電気標準会議規格に基づく侵入保護等級を指し、2 桁で表されます。最初の桁は防塵性を示し、2 番目の桁は耐水性を示します。たとえば、IP65 は次のことを示します。屋外電気筐体防塵等級は6、防水等級は5です。
各評価の具体的な意味は次のとおりです。
|
評価 |
防塵性 |
耐水性 |
適切な環境 |
|
IP54 |
5 | 4 |
中程度の汚染と軽度の飛沫がある環境g |
|
IP55 |
5 | 5 |
Environments with heavy contamination and splashing |
|
IP56 |
5 | 6 |
重度の汚染、噴霧、強力なウォータージェットが発生する環境s |
|
IP65 |
6 | 5 |
重度の汚染と軽度のウォータージェットが存在する環境s |
|
IP66 |
6 | 6 |
重度の汚染、噴霧、強力なウォータージェットが発生する環境s |
たとえば、鉄道、高速道路、トンネルで使用される信号ケーブル グランド ボックスは、通常、過酷な環境で適切に動作するために IP65 以上の定格を必要とします。
