屋外キャビネットは、配電、バッテリー、通信、監視機器を雨、埃、塩霧、温度変動から IP 定格で保護します。シングルドア屋外キャビネットは、前面開口部全体を覆う一体型スイング ドアを採用しており、主にコンパクトな壁掛けまたは小型の床置き型エンクロージャに適用されます。両開き屋外キャビネットは、2 つの対称的なヒンジ付き半ドアで構成されており、高密度の電気部品や重い電力モジュールを収容するワイドサイズの大型床置き型キャビネットで広く使用されています。どちらのタイプも冷間圧延鋼、ステンレス鋼、またはエンジニアリング プラスチックで作られており、IP54/IP65 の屋外保護基準を満たしていますが、ドアの構造により使いやすさと環境への適応性に明らかな違いが生じます。

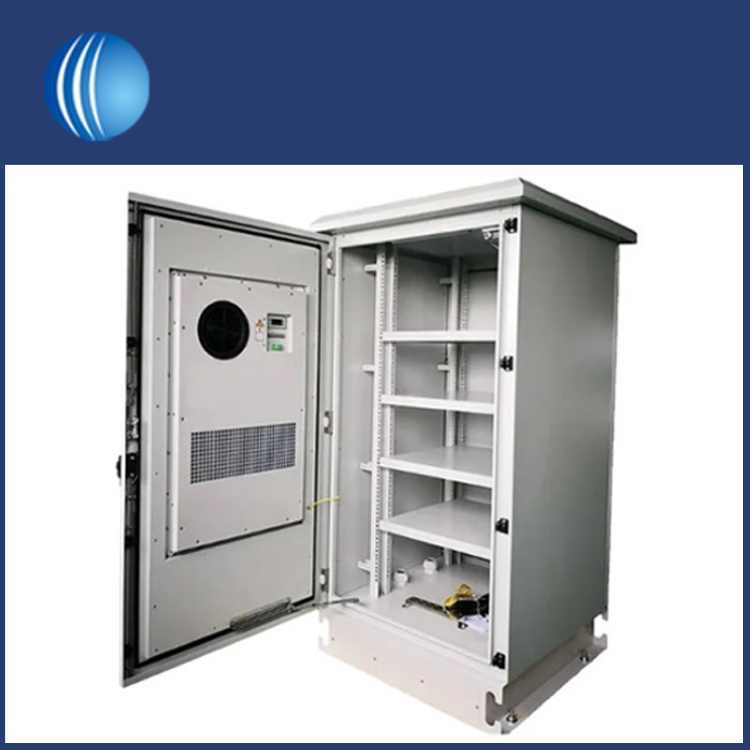

片扉キャビネットは、コンパクトなレイアウトとコスト管理の面で優れています。まず、シンプルなドア構造により、ヒンジ、ロック、シール ストリップなどのハードウェア付属品が減り、製造コストと調達コストが削減されます。第二に、設置スペースを占めるスペースが少なくなります。キャビネットの周囲にはスイング経路が 1 つだけ必要なため、狭い道路沿い、壁に取り付けられた場所、またはスペースが限られた屋外の場所に最適です。第三に、統合された全幅シーリング ストリップは、より少ないスプライシング ギャップで一貫した防水および防塵性能を実現し、湿気の多い屋外環境や海岸沿いの屋外環境での湿気の侵入のリスクを低減します。
ただし、シングルドアの設計には明らかな欠点があります。全開にすると、大きな単一パネルが前面スペースを余分に占有し、混雑したメンテナンスエリアでの作業の妨げになります。全幅のドアは重量が重くなるため、屋外で長期間使用した後のたるみを避けるために、より厚いドアシートと強化されたヒンジが必要になります。さらに、大型の片扉キャビネットではアクセス開口部が狭くなり、バッテリ パックや大型インバータなどのかさばる機器の取り付けや取り外しが不便になります。独立した検査のために機能ゾーンを分離することもできないため、ライブ回路のトラブルシューティング中の安全リスクが増大します。

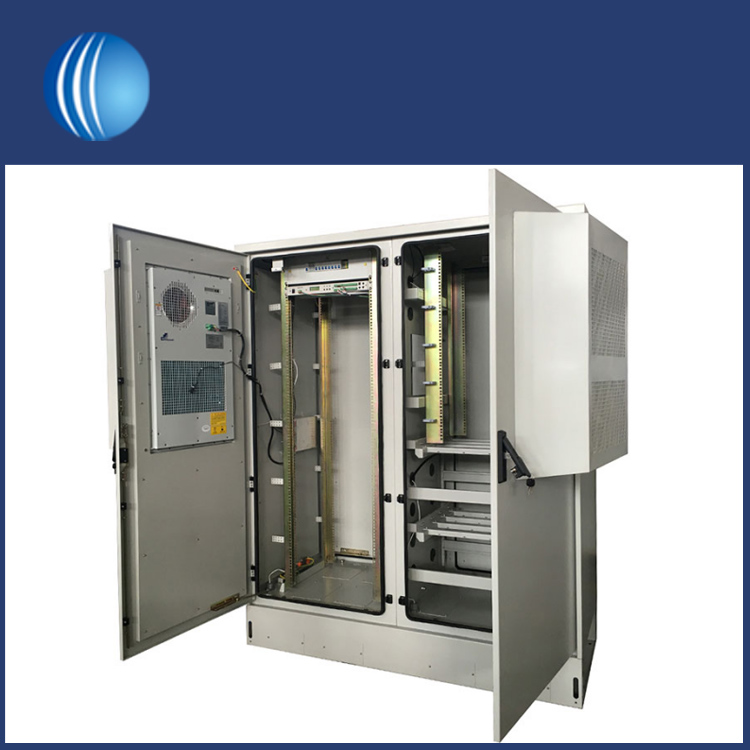

両開きキャビネットの主なメリットは、優れたアクセシビリティと操作の柔軟性にあります。 2 つのハーフドアは別々に開くことも、完全に展開することもでき、重い変圧器、バスバー、完全なバッテリー モジュールを積み込むための、遮るもののない広い前部通路を形成します。技術者は、内部システム全体を露出させることなく、1 つのドアだけを開けて部分的な回路を検査できるため、偶発的な感電のリスクが効果的に軽減され、メンテナンス中の塵埃の侵入が最小限に抑えられます。拡張可能な産業用屋外システムの場合、両開きキャビネットはモジュール式アップグレード用に豊富な内部取り付けスペースを確保し、制御、電源、配線コンポーネントの階層化レイアウトをサポートします。
それにもかかわらず、両開きドア構造には固有の欠陥があります。 2 つのドア間の中央接合部により余分なシールギャップが生じ、IP 定格を維持するには高精度の一体型ガスケットが必要になります。シールの仕上がりが悪いと、屋外の雨天時に浸水の原因となります。ヒンジ、ロッキングロッド、ドアフレームの数が増えると、生産コストが増加し、キャビネット全体の重量が増加します。 2 つのスイング ドアを開くには両側にスペースが必要ですが、狭い壁面への設置やコンパクトな道路脇の監視サイトには適していません。屋外の温度が長期間変化すると、2 つの別々のドアパネルが不均一に変形し、隙間からの漏れが悪化する可能性があります。
片ドア屋外キャビネットは、街路灯制御ボックス、壁掛け監視計器キャビネット、小信号伝送エンクロージャ、設置スペースが限られているミニ太陽光発電キャビネットなど、小容量の屋外機器に推奨されます。これらは、住宅街、狭い廊下の壁、メンテナンス頻度が低い穏やかな天候の屋外環境に適合します。
両開き屋外キャビネットは、屋外配電局、バッテリーエネルギー貯蔵キャビネット、5G 基地局統合キャビネット、化学プラントの防食電気エンクロージャなど、大容量の産業およびエネルギー屋外システムに推奨されるソリューションです。これらは、海岸工業団地や屋外の鉱山機械制御室など、オープングラウンドの設置場所、頻繁なオーバーホールが必要なプロジェクト、および大型の重い内部コンポーネントを備えたシステムに適しています。
片開きドアと両開きの屋外キャビネットは、互いに優れているわけではありません。それらの適合性は、キャビネットの容量、設置スペース、メンテナンスの頻度、屋外環境の厳しさによって異なります。シングルドアモデルは、低コスト、シンプルなシール、省スペースを特徴としており、コンパクトな軽負荷の屋外機器に最適です。両開きキャビネットは幅広いアクセス、分割されたメンテナンス、強力な拡張性を提供し、頻繁に保守を行う大規模で高負荷の産業用屋外システムに対応します。屋外キャビネットを選択する際、購入者はすべての大型キャビネットに盲目的に両開き構造を選択するのではなく、設置スペース、コンポーネントのサイズ、保護の安定性、予算のバランスを考慮する必要があります。ドア構成を適切に適合させると、キャビネットの耐用年数が延長され、複雑な屋外作業条件における長期の運用とメンテナンスのリスクが軽減されます。
