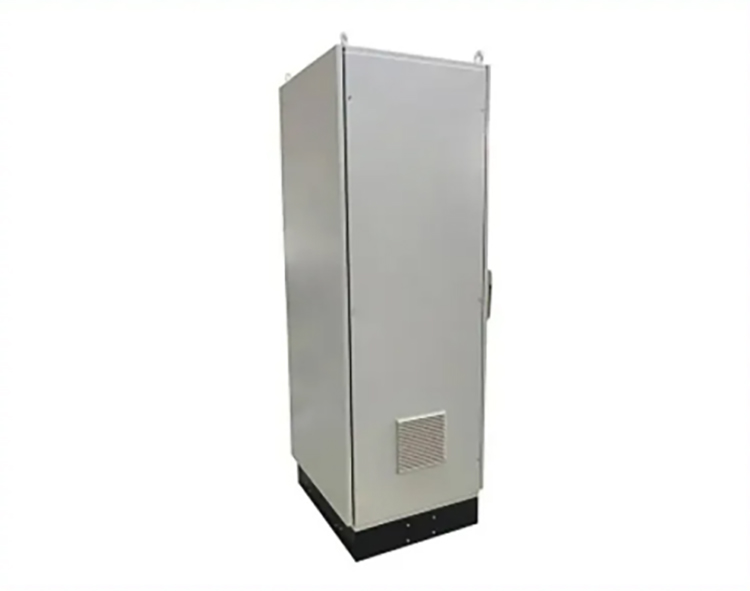

両者の主なデザインの違いは、空間レイアウトと機能ゾーニングにあります。片扉スイッチギヤは一体型の扉設計を採用しており、扉がキャビネットの前面を完全に覆っています。内部の電気コンポーネントは主に垂直に配置されているため、スペース利用に大きなメリットがあります。操作パネルには計器、制御ボタン、その他のコンポーネントが統合されており、ドアが開いているときにコンポーネントのレイアウト全体が明確に表示されるため、小容量から中容量の配電シナリオに適しています。

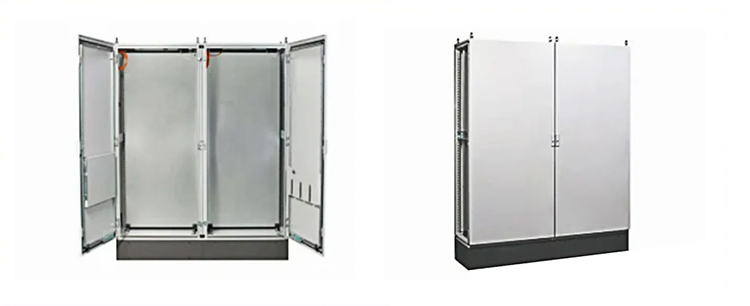

両開き開閉器は左右の扉が独立して開閉するゾーン設計を採用しています。一般的なレイアウトでは、主回路ブレーカーの操作パネルが左側のドアにあり、端子台と二次回路が右側のドアにあります。この設計により、操作とメンテナンスを並行して行うことができ、ツールの頻繁な移動による効率の低下を回避できます。シングルドア構造と比較して、そのキャビネットの奥行き設計は高出力コンポーネントの放熱要件をよりよく満たしており、水平コンポーネントのレイアウトにより積み重ねの干渉が軽減され、放熱効率が 30% 以上向上します。
選択では、配電容量、運用とメンテナンスのシナリオ、スペース条件という 3 つの主要な側面に焦点を当てる必要があります。容量マッチングの観点から、シングルドア開閉装置は定格電流 630A 以下の分岐回路配電システムに適しており、作業場内の小型モーター制御回路やオフィスビルのエンドポイント電源で広く使用されています。両開きドア開閉装置は 1000A 以上の主配電回路に適しており、工場の主配電室や大規模生産ラインの配電に主流の選択肢です。
運用と保守のニーズの分析に基づいて、頻繁な点検が必要な配電ポイントでは、シングルドア開閉装置の集中制御レイアウトにより運用効率が向上します。定期的な配線チェックや二次回路のデバッグを伴うシナリオでは、両開きドア構造の分割設計により、通電エリアをメンテナンスエリアから効果的に分離できます。狭い配電室には片開きドアの壁掛けキャビネットが推奨され、広い機器室には両開きドアの床置き構造が推奨されます。
片扉開閉装置と両開き開閉装置の間に絶対的な優劣はありません。選択には基本的に、シナリオの要件と機器のパフォーマンスが正確に一致することが含まれます。実際には、配電容量レベル、設置スペースの寸法、運用とメンテナンスの習慣を総合的に考慮して、ドア構造の設計が実際のアプリケーションシナリオに完全に適合するようにする必要があります。これにより、配電システムの安定した動作を確保する上で開閉装置の役割を最大化できます。
