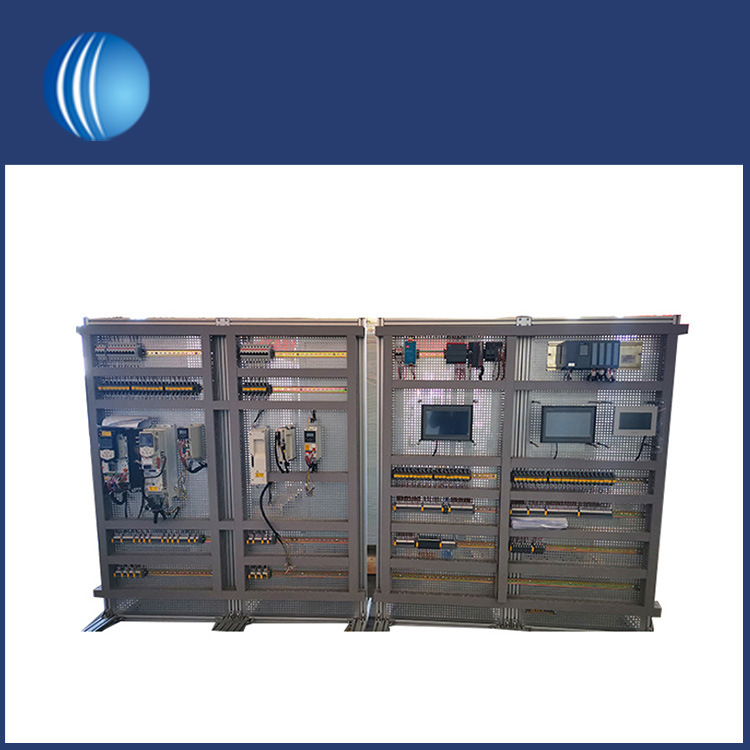

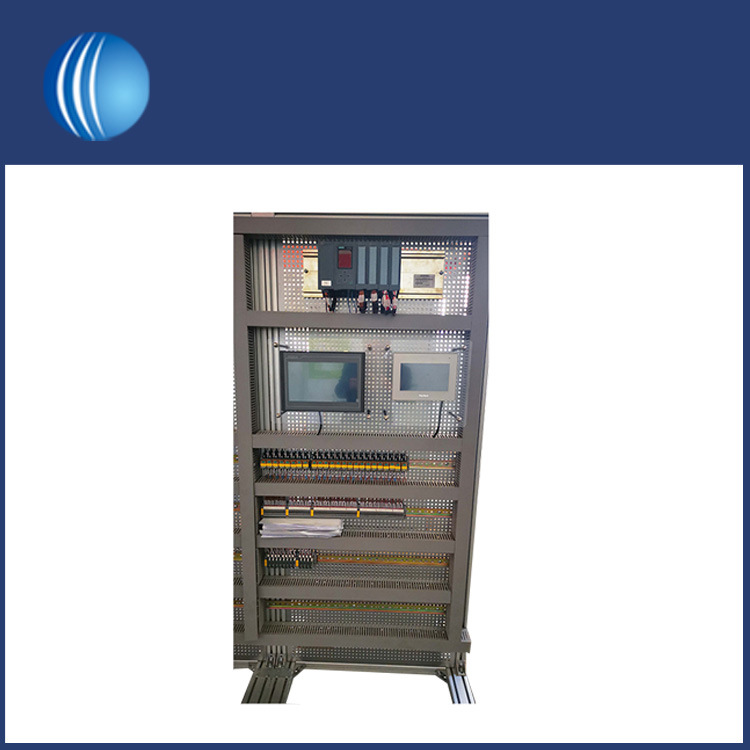

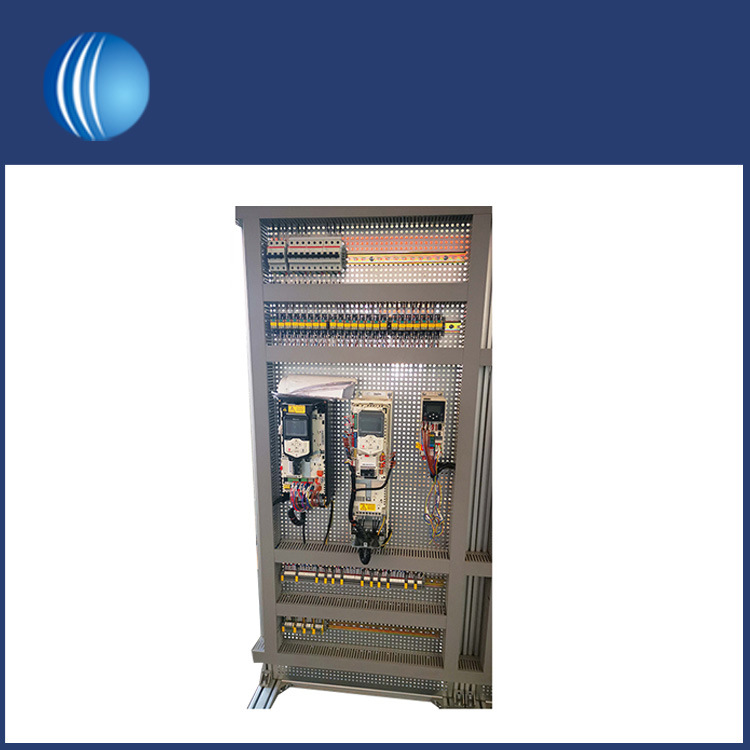

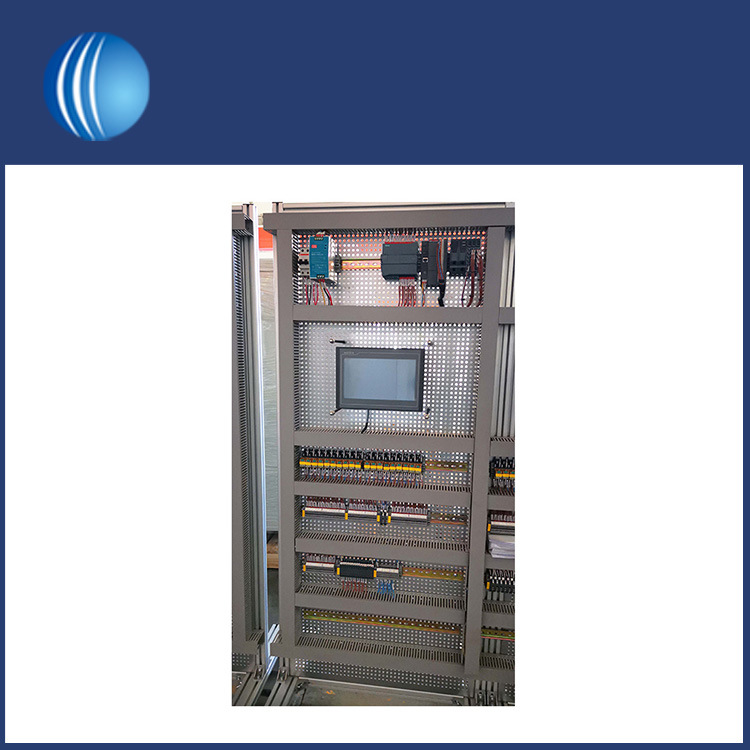

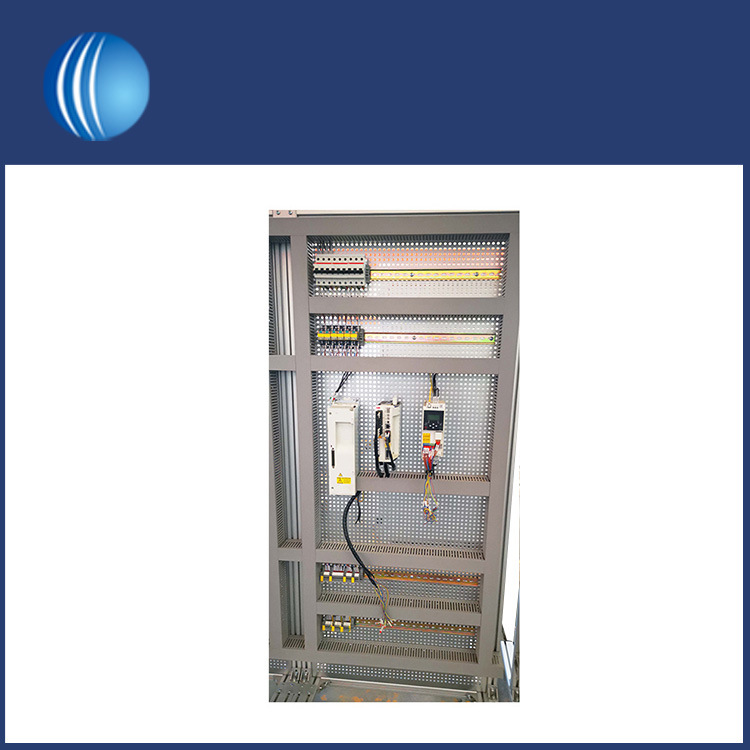

電気制御盤

電気制御パネル (単に「制御パネル」と呼ばれることもよくあります) は、さまざまな電気および産業システムの重要なコンポーネントです。制御パネルは、製造、配電、オートメーション、HVAC (暖房、換気、空調) などを含む幅広い用途で使用されています。通常、さまざまな機械的および電気的機能を実行するために使用される特定の構造とコンポーネントを備えた金属製の箱または筐体です。

1.電気制御盤の構造には通常、次のコンポーネントが含まれます。

エンクロージャ/エンクロージャ:制御パネルは通常、不正アクセスを防止し、内部の電気部品を外部環境（塵埃、湿気など）から保護し、安全性を確保するために保護筐体に取り付けられています。エンクロージャのサイズや材質はステンレス鋼や NEMA グレードなどさまざまで、通常、エンクロージャには安全性と保護のために安全ロック、ドア、シールが付いています。

電気部品:これらのコンポーネントは電気制御パネルの中核を形成し、以下が含まれますが、これらに限定されません。

サーキットブレーカー:過負荷および短絡保護用。

リレーとコンタクタ:モーター、照明、その他の電気機器の制御に使用されます。これらの電磁スイッチは、モーターやヒーターなどの大電流回路および機器を制御するために使用されます。これらは通常、PLC またはその他の制御機器によって制御されます。

センサー:電気制御パネルには通常、温度、圧力、流量、レベルなどのパラメータを監視するさまざまなセンサーが含まれています。センサー データは、制御システム内でリアルタイムの決定と調整を行うために使用されます。

スイッチとボタン:手動操作と制御用。

タイマー：時間関連の操作を実行するために使用されます。

PLC (プログラマブル ロジック コントローラー):多くの産業用途では、プロセスの自動化と制御に PLC が使用されています。これは、特定のタスクを実行し、入力信号に基づいてロジックを実行するようにプログラムできるデジタル コンピューターです。

HMI（ヒューマン・マシン・インターフェース）画面：ステータス情報の表示と操作入力の受け付けに使用されます。高度な電気制御パネルでは、HMI を統合することができ、オペレーターがグラフィカル インターフェイスを介してシステムと対話できるようになります。 HMI には、リアルタイムのデータ視覚化と制御のためのタッチ スクリーンとソフトウェアが含まれる場合があります。

電源ユニット：必要な電力を供給するために使用されます。制御パネルには通常、変圧器、配電ブロック、回路ブレーカーなどの独自の電源があります。これにより、パネル内のコンポーネントへの安定した電力が確保されます。

ケーブルとコネクタ:電気制御パネル内には、さまざまなコンポーネント間で電気信号を伝送するさまざまなケーブルやコネクタがあります。これらのコネクタにより、接続とメンテナンスが簡単になります。

ラベルとマーキング:ラベルとマーキングは、各コンポーネントの機能、接続ワイヤの目的と方向を識別するために使用されます。

2. 機能と操作:

電気制御パネルの機能と操作には次のものが含まれます。

切り替えと起動:オペレータはスイッチやボタンを使用して、モーター、ポンプ、照明などの電気機器を手動で起動および停止します。

自動運転：PLC またはその他の自動制御システムは、さまざまな自動化タスクを実行するようにプログラムできます。これには、タイミング操作、条件付き制御、論理操作などが含まれます。

モニタリングとフィードバック:センサーは温度、湿度、電流、圧力などのさまざまなパラメーターを監視し、この情報をオペレーターまたは自動システムにフィードバックします。

障害の検出と保護:電気制御パネルは、回路内の障害 (短絡や過負荷など) を検出し、電源を遮断するなどの適切な保護措置を講じます。

データの収集と記録:コントロール パネルは、故障診断、メンテナンス計画、パフォーマンス分析のために動作データを収集および記録できます。

3.主な種類:

電気制御盤は、用途や機能に応じて主に次の種類に分類されます。

電力制御センター (PCC):PCC は通常、産業施設の配電システムに配置され、さまざまなサブシステムに電力を分配するために使用されます。これには、主回路ブレーカー、電流および電圧監視装置、通信インターフェイスが含まれます。

モーター コントロール センター (MCC):MCC は、電気モーターの制御と保護に特化しています。これには、スターター、熱保護、コンタクター、制御ロジックが含まれます。

自動化パネル (SCADA/PLC パネル):これらのパネルには通常、高度な自動制御と監視のための PLC または SCADA システムが装備されています。複雑な制御ロジックを実行し、複数のパラメータを監視し、リモート アクセスおよび制御機能を備えています。

つまり、電気制御パネルは現代の工業生産に不可欠な部分です。電気機器を制御、監視、保護することで、生産プロセスの安全性と効率性を確保します。さまざまなタイプの電気制御パネルを特定のアプリケーションのニーズに応じてカスタマイズし、さまざまな産業オートメーションシナリオの要件を満たすことができます。詳細については、他のページを参照するか、お問い合わせください。
