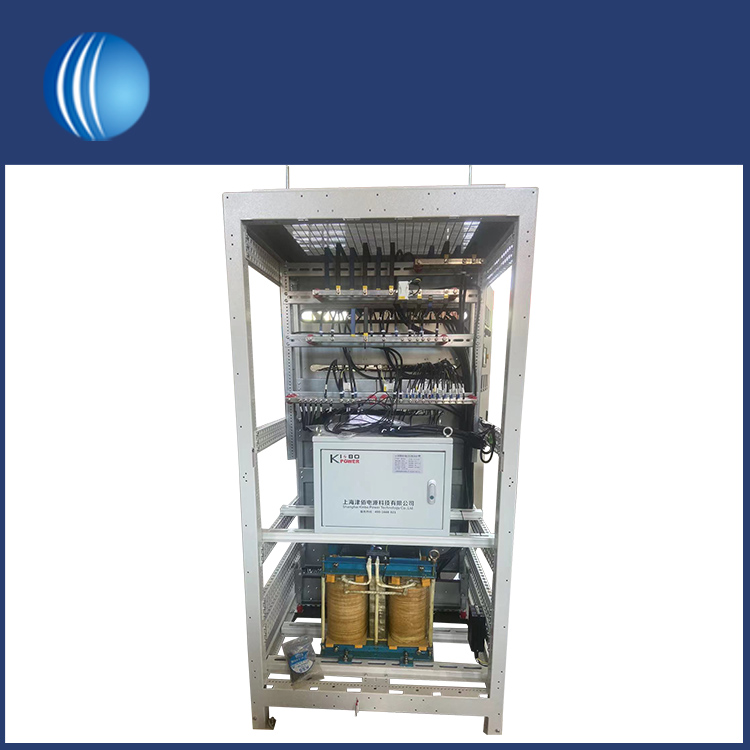

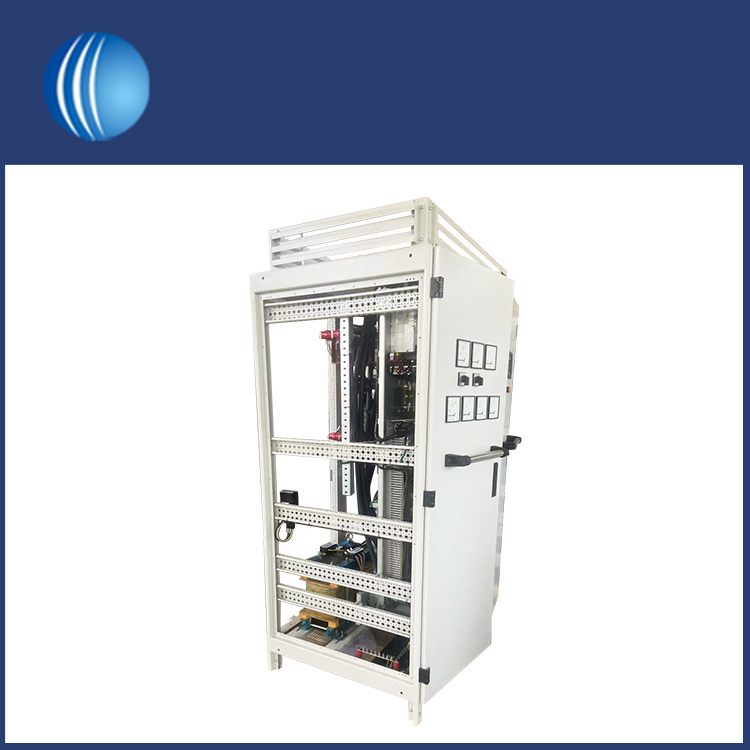

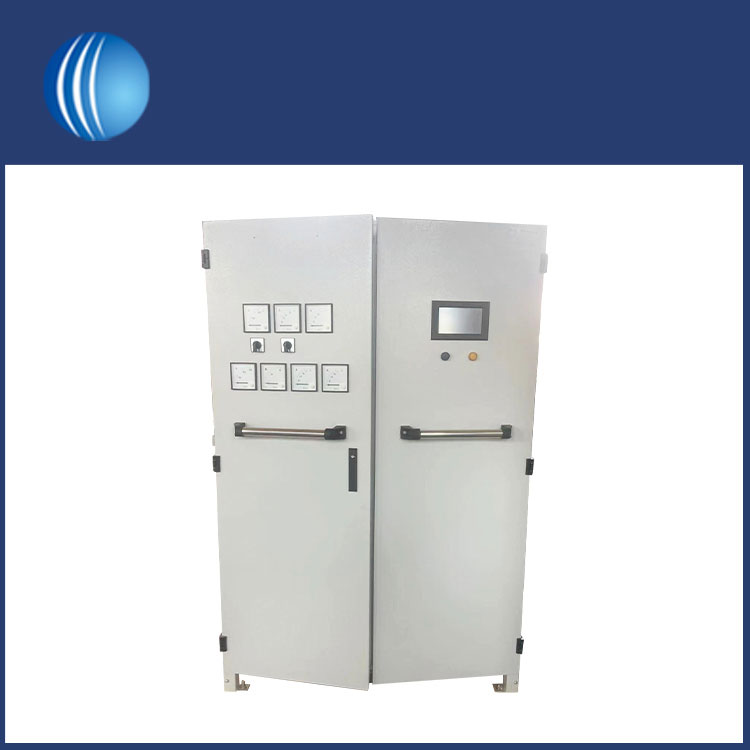

コントロールギアモーターキャビネット

モーター コントロール センター (MCC) とも呼ばれるコントロールギア モーター キャビネットは、産業環境で電気モーターの制御、監視、保護に使用される電気コンポーネントの密閉アセンブリです。モーターの動作と電力分配のための集中ハブとして機能します。

コントロールギア モーター キャビネットは、いくつかの重要なコンポーネントで構成されています。

主電源の切断:これは、コントロールギア モーター キャビネットの入力にある高電流スイッチまたは回路ブレーカーです。これにより、主電源からの電力の完全な分離が可能になり、メンテナンスや緊急事態における作業員の安全が確保されます。

モータースターター:モータースターターは、電気モーターの始動、停止、および速度調整を制御するために使用されるデバイスです。これらには通常、高電流を処理できる大型の電力リレーであるコンタクタが組み込まれています。コンタクタはモータに電気接続を提供し、制御回路からの制御信号によって制御されます。

コントロールギアモーターキャビネットの制御回路:制御回路には、モーター動作の調整と順序付けを担当するリレー、タイマー、その他の制御デバイスが含まれます。制御リレーは、回転方向や複数のモーター間の切り替えなど、さまざまなモーター機能を制御するために使用されます。タイマーにより、モーターの動作を遅らせたり、時間を指定したりすることができ、インターロック装置により、モーターが安全かつ調整された方法で動作することが保証されます。制御回路からの制御信号によりモータースターターが作動します。

コントロールギアモーターキャビネットの配電コンポーネント:これらのコンポーネントは、主電源からキャビネット内の個々のモーター回路に電力を分配します。通常、過電流保護のための回路ブレーカーまたはヒューズが含まれています。導電性のバーであるバスバーは、コントロールギア モーター キャビネット内のさまざまな場所に電力を運ぶために使用されます。モーターケーブルを配電システムに接続しやすくするために、端子またはコネクタが提供されています。

コントロールギアモーターキャビネットの制御電源トランス:場合によっては、主電源からの電圧を制御回路に適したより低いレベルに降圧するために、制御電源変圧器が使用されます。これにより、制御回路に独立した電源が提供され、電気的絶縁が確保され、安全な制御動作が可能になります。

コントロールギアモーターキャビネットの監視および保護装置:これらのデバイスは、モーターの状態を監視し、障害から保護するために非常に重要です。サーマル過負荷リレーは、モーター温度を監視し、過度の熱が発生した場合にモーター回路をトリップして過熱から保護するために使用されます。モーター保護リレーは、過電流、不足/過電圧、位相不均衡、地絡などのさまざまな障害に対する包括的な保護を提供します。電圧および電流監視装置はモーターの電気パラメータを継続的に監視し、オペレーターが異常や潜在的な問題を検出できるようにします。

囲い：コントロールギア モーター キャビネットは金属製の堅牢なエンクロージャ内に収容されており、電気絶縁、機械的保護、耐環境性を備えています。エンクロージャは、通電中のコンポーネントとの偶発的な接触から人員を保護し、塵、湿気、物理的損傷などの外部要因から機器を保護します。

コントロールギア モーター キャビネットは、電気モーターの制御、保護、および電力分配のための集中化された組織化されたシステムを提供するように設計されています。すべてのモーター制御機器を 1 か所に配置することで、メンテナンス、トラブルシューティング、修理が簡素化されます。電源を分離し、保護装置を組み込み、効率的なモーター管理を容易にすることで安全性を強化します。
